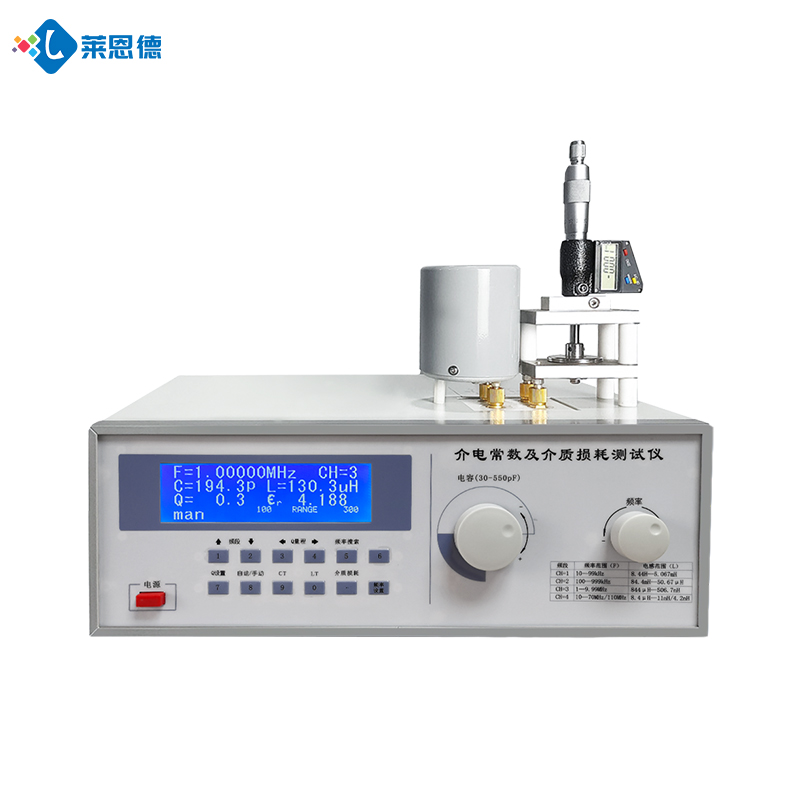

在電子材料研發、電力設備質檢及高頻通信等領域，介電常數與介質損耗因數是衡量材料電性能的核心指標。萊恩德介電常數及介質損耗測試儀憑借其技術突破與場景適配能力，成為精準把控這兩項指標的關鍵工具。本文深入解析該儀器的創新價值。

　　一、技術原理：從低頻到高頻的全頻段覆蓋

　　1. 低頻測試（1Hz-10kHz）：電容法與極化機制解析

　　在電力系統絕緣材料檢測中，低頻測試通過電容法原理模擬材料在長期靜態電場下的性能。將被測材料置于平板電極間形成電容器，測量電容與標準電容的比值，結合電極幾何參數計算介電常數。例如，工頻測試儀通過DDS數字合成信號源，可實現0.1mm-10mm厚度樣品的測量，介質損耗精度達萬分之一。此場景下，離子極化與偶極子轉向極化成為主導機制，反映材料在直流或工頻電場中的能量存儲與損耗特性。

　　2. 高頻測試（10kHz-70MHz及以上）：諧振法與傳輸線法的突破

　　高頻場景下，電子極化與界面極化成為主導機制，需采用諧振法或傳輸線法。以矢量網絡分析儀（VNA）為例，其通過測量樣品在諧振腔或微帶線中的S參數，結合德拜弛豫方程反演介電特性。例如，在5G基站天線基板研發中，高頻測試可捕捉材料在動態電場下的極化滯后效應。某型號VNA在10GHz下測量FR-4基板時，發現其介電常數從低頻的4.5降至4.2，損耗角正切值從0.001升至0.005，為天線尺寸優化提供了關鍵數據。

　　3. 雙掃描技術：頻率與調諧電容的協同優化

　　萊恩德測試儀采用雙掃描技術，通過測試頻率和調諧電容的自動調諧搜索功能，實現全頻段覆蓋。例如，其信號源頻率覆蓋范圍達100kHz-160MHz，頻率精度3×10??±1個字，支持6位有效數字顯示。同時，儀器通過數碼化頻率調諧和電容調諧，結合Q值量程自動轉換功能，確保在不同頻率下Q讀數值的修正準確性，解決傳統儀器在小電感值測量中的殘余電感干擾問題。

　　二、功能特點：從實驗室到產業化的全鏈條支撐

　　1. 自動化測量與全參數顯示

　　萊恩德測試儀通過自動化測量技術，對測試件實施Q值、諧振點頻率和電容的自動測量。全參數液晶顯示功能可同步呈現主調電容、電感、Q值、信號源頻率等數據。例如，其Q值測量范圍達1-1000（自動/手動量程），分辨率0.1，工作誤差<5%，滿足科研級萬分之一級介質損耗精度需求。

　　2. 殘余電感補償與電感測量優化

　　儀器采用計算機自動修正技術，將測試回路殘余電感減至最低。例如，其電感測量范圍達1nH-140mH，分辨率0.1nH，并具備自身殘余電感和測試引線電感的自動扣除功能。此功能為北京中航鼎力公司生產的Q表首創，顯著提高了小電感值測量的精度。

　　3. 大電容值直接測量與夾具創新

　　萊恩德測試儀支持大電容值直接測量，電容測量范圍達1pF-25nF，分辨率0.1pF，準確度150pF以下±1pF、150pF以上±1%。同時，其夾具設計兼顧薄膜、塊狀及液體樣品：

　　薄膜材料：采用同軸傳輸線法夾具，確保電極與樣品緊密接觸，適配0.1mm-10mm厚度樣品。

　　塊狀材料：使用平行板電極，支持直徑15-50mm、厚度2±0.5mm的固體試樣。

　　液體樣品：配備專用液體杯，內徑48mm、深7mm，支持變壓器油等液體介質的損耗測試。

　　4. 智能化軟件與標準合規性

　　儀器配備Material Measurement Suite軟件，可自動生成符合ASTM D150標準的測試報告。例如，在電力電纜絕緣層檢測中，軟件通過分析介電譜數據，可識別XLPE材料中的微孔缺陷，避免局部放電引發的絕緣擊穿。此外，軟件支持LAN/USB接口連接計算機，實現數據存儲、歷史趨勢分析及報告生成，滿足現代化設備管理需求。

　　從實驗室的精密儀器到生產線的在線檢測模塊，從高頻通信的“隱形翅膀”到電力安全的“守護神”，萊恩德測試儀正以不斷進化的技術形態，支撐著電子材料從研發到產業化的全鏈條創新。
